Борона дисковая прицепная БД-2,7х2П
Прицепная дисковая борона БД-2,7х2П со спиральным шлейф-катком предназначена для уничтожения сорной растительности и измельчения пожнивных остатков, для предпосевной обработки почвы с одновременным дроблением комьев и прикатывания поверхностного слоя. После обработки поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.

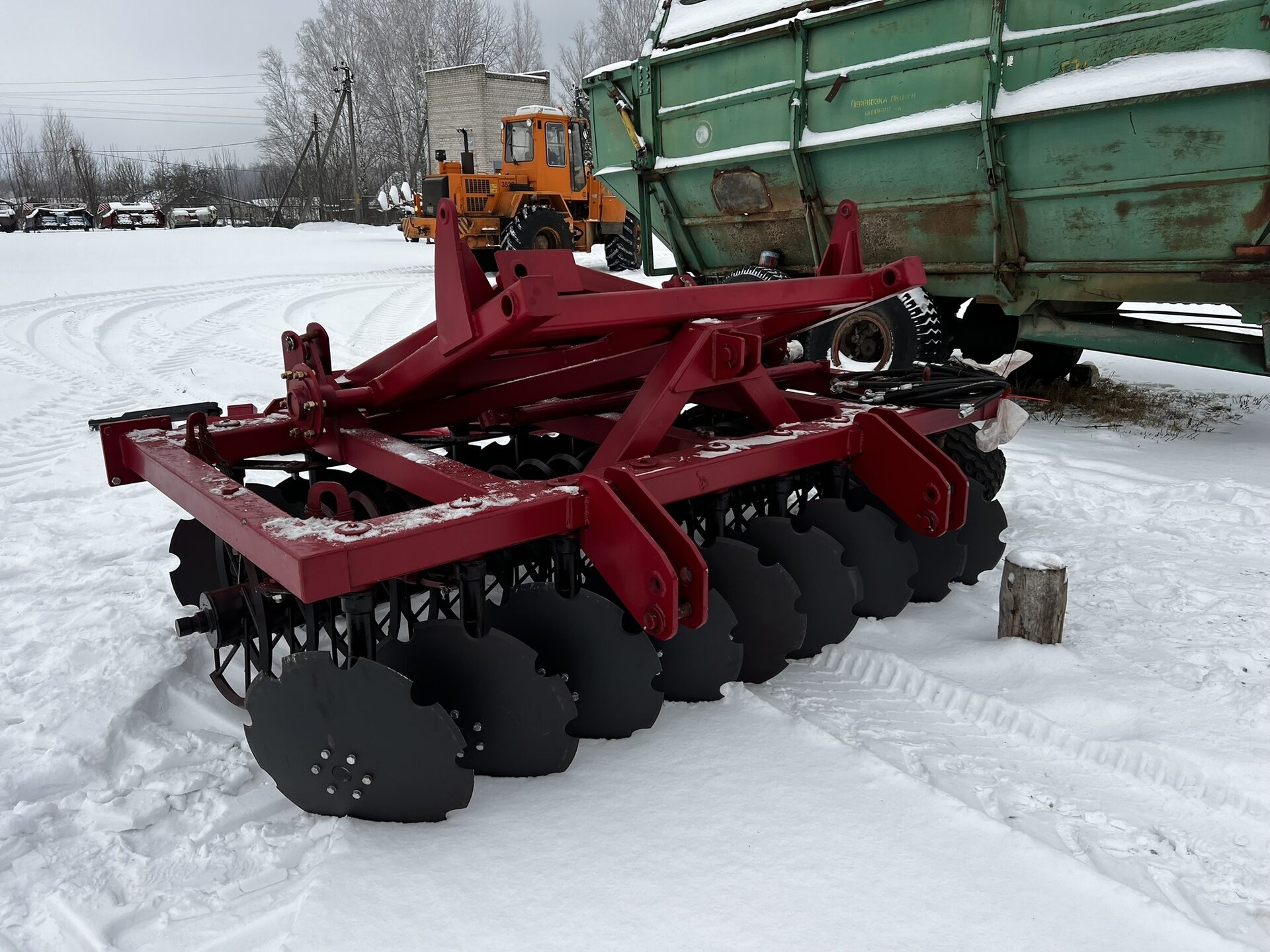

Агрегат представляет собой прицепную машину с двухрядным
расположением сферических дисков диаметром 560мм, толщиной 6мм, установленных на индивидуальных поворотных стойках диаметром 60мм. Рабочие органы первого и второго рядов отличаются

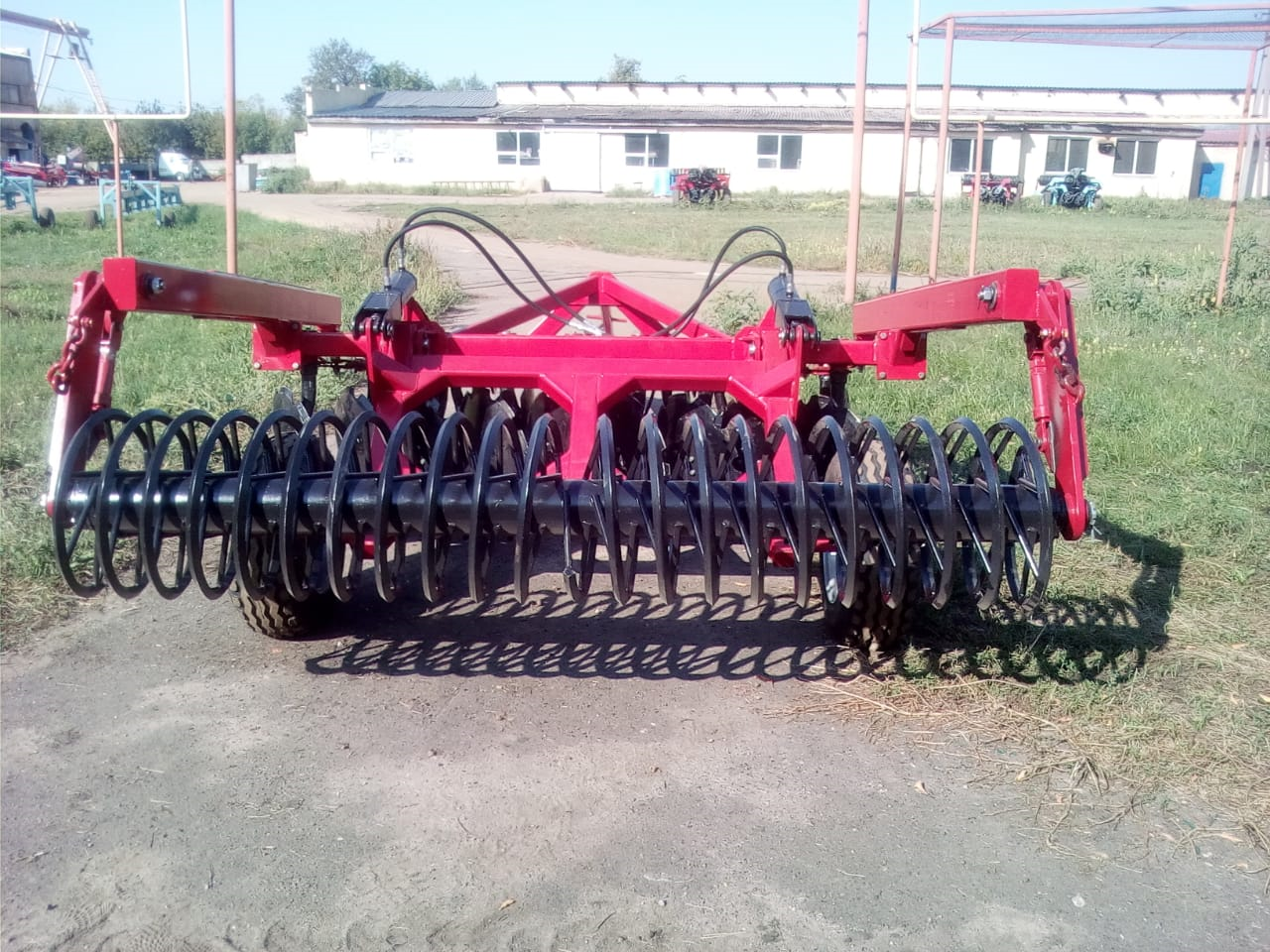

ориентацией дисков. В конструкции предусмотрена установка шлейфа, в виде
спирального катка. Установка сферических дисков на индивидуальных
поворотных стойках позволяет плавно изменять угол атаки рабочих органов,
что позволяет добиться оптимальной работы орудия на любом типе почвы.
Основными узлами орудия являются: рама, режущий узел, механизм
установки угла дисков, тележка шасси с гидросистемой, дышло
(сница), шлейф-каток спиральный.
Рама является основным элементом конструкции, и предназначена для установки на нее режущих узлов, дышла, тележки шасси, гидравлики, механизма установки угла дисков и балок шлейф-катка. Представляет собой сварную конструкцию из продольных, и поперечных балок квадратного (100x100x5) и прямоугольного (150x100x6) сечения, а также фланцев, кронштейнов и распорок (80x40x4).
На передней балке (150x100x6) расположены сцеп и кронштейны для соединения с дышлом, на задней балке (150x100x6) кронштейны для установки тележки шасси и фланцы для установки балок шлейф-катка. На центральных продольных внутренних балках (100x100x5) расположены кронштейны, предназначенные для установки гидроцилиндра (ЦГ-100.50х200-01) тележки шасси.
